3 Famílias Especializadas

Engates Pneumáticos

Da oficina ao complexo industrial — 3 famílias cobrindo aplicações pneumáticas de uso geral, circuitos industriais e grandes bitolas. Conexão com uma só mão na Série 14. Construção em aço, latão e inox. Tecnologia 100% brasileira desde 1960.

Baixar Catálogo
ISO 9001/2015
Desde 1960 no Mercado
Tecnologia 100% Brasileira
3 Famílias Pneumáticas
Linhas de Produto

3 Famílias Pneumáticas

Cada família desenvolvida para uma aplicação específica — do uso geral ao industrial pesado, com opção para grandes bitolas.

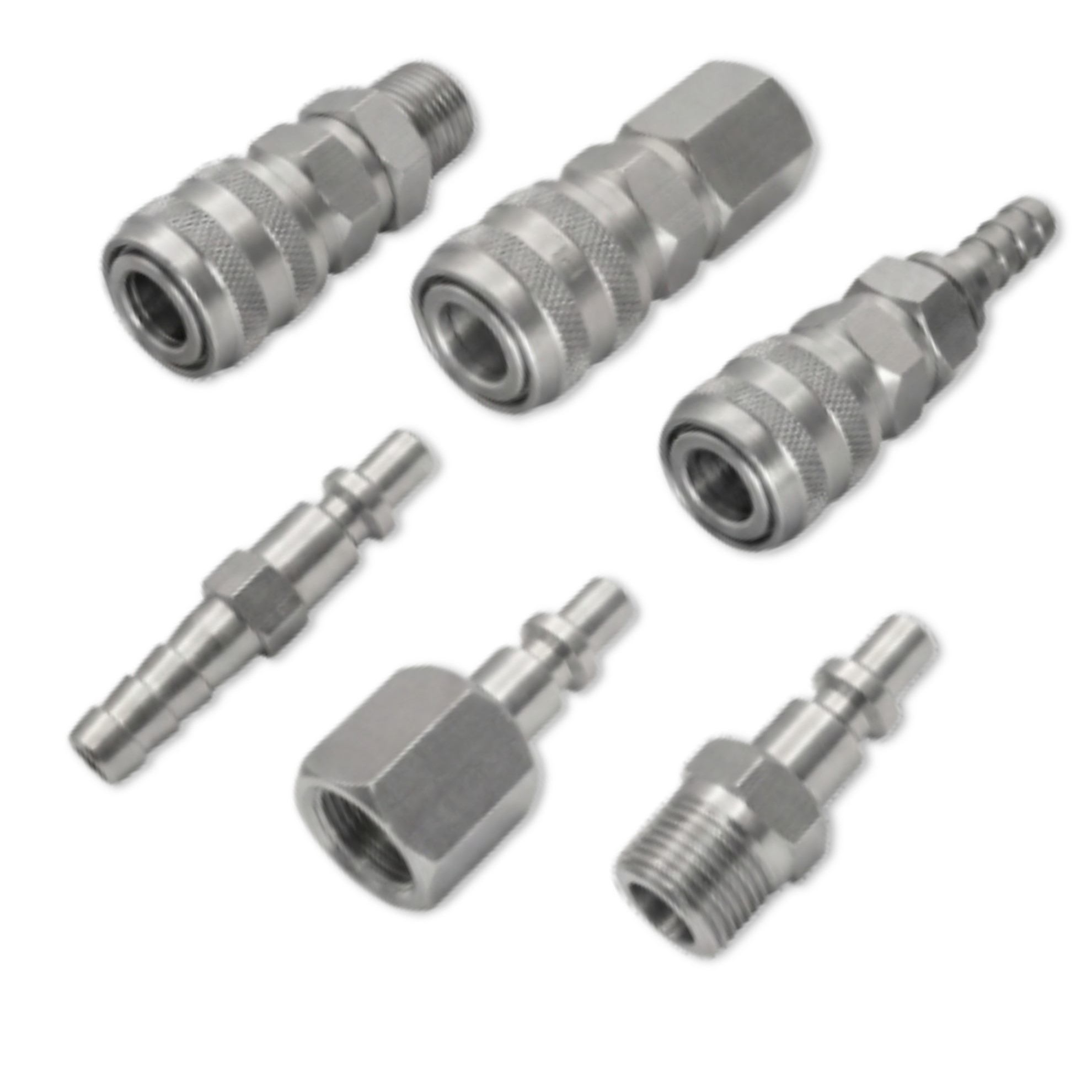

PCL Série 14 — Uso Geral
Série PCL 14 · 15 · 16 · 35
Uso Geral — Conexão Manual

O engate pneumático mais utilizado na indústria brasileira. Conexão com uma única mão — o acoplador valvulado permite ligar e desligar mangueiras sem interromper o sistema. Disponível nos subtipos PCL 14 (uso geral), PCL 15, PCL 16 e PCL 35 (conexão automática). Aplicação universal em ferramentas pneumáticas, linhas de ar comprimido e automação industrial.

Baixar Catálogo

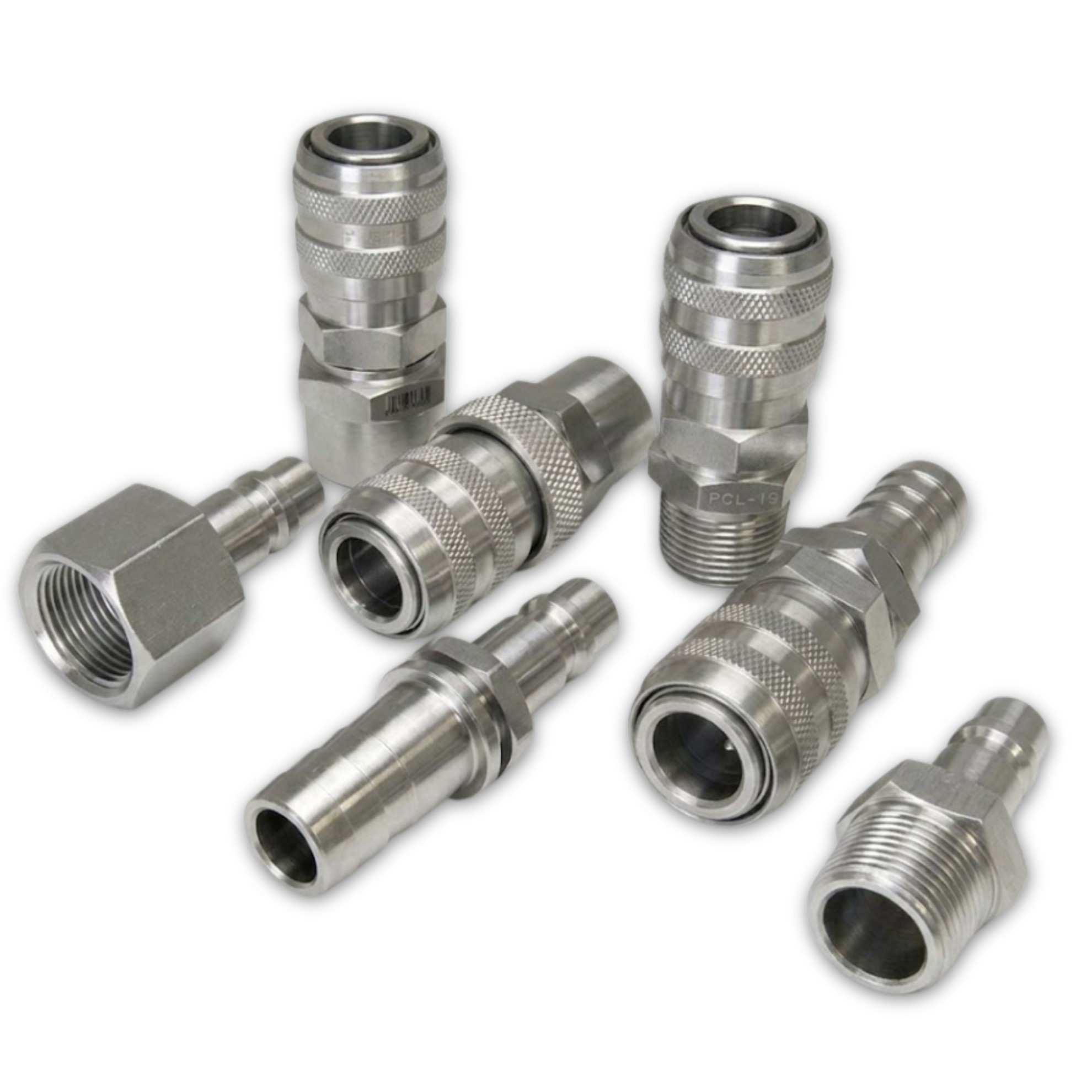

PCL Série 17/18/21 — Industrial
Série PCL 17 · 18 · 21
Industrial — Circuitos de Freio

Acoplador industrial valvulado para sistemas de ar comprimido em veículos pesados e aplicações industriais de alta demanda. Específico para circuitos de freio pneumático de caminhões, ônibus, reboques e equipamentos ferroviários. Construção reforçada para operação contínua em ambientes severos.

Baixar Catálogo

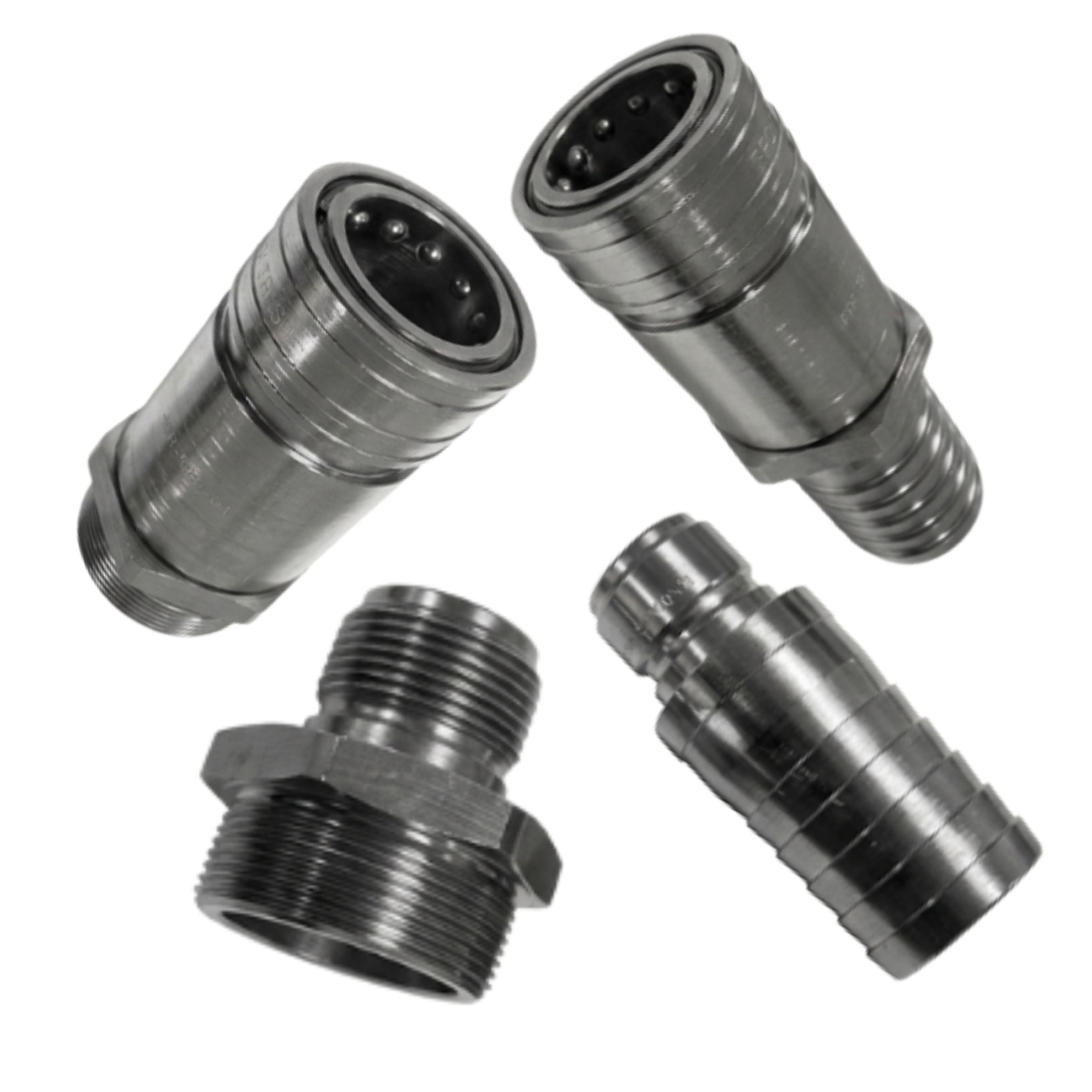

PCL Série GB — Industrial Grandes Bitolas
Série PCL GB
Industrial — Grandes Bitolas

Engates industriais de grande bitola para aplicações de alto fluxo de ar. Onde o volume de passagem é crítico e a perda de carga precisa ser mínima — sopradores industriais, sistemas de transporte pneumático a granel, secagem industrial e limpeza de moldes em alta vazão.

Baixar Catálogo
Aplicações Típicas

Onde os Engates Pneumáticos PCL Operam

  • Ferramentas pneumáticas — parafusadeiras, esmerilhadeiras, marteletes
  • Linhas de ar comprimido em manufatura automotiva e metalúrgica
  • Circuitos de freio pneumático — caminhões, ônibus e ferrovias
  • Sistemas de transporte pneumático a granel — plásticos, cimentos, grãos
  • Automação industrial — ilhas de válvulas, atuadores e cilindros
  • Equipamentos de pintura e acabamento de superfícies
Seleção por Aplicação

As séries pneumáticas organizam o portfólio por uso geral, circuitos industriais e grandes bitolas. A escolha correta ajuda a equilibrar vazão, ergonomia e robustez do sistema.

Conexão com Uma Mão

A Série PCL 14 foi projetada para conexão unilateral — o operador segura a ferramenta com uma mão e conecta o engate com a outra. Menos tempo parado, menos fadiga operacional.

Especificações Técnicas

Materiais e Configurações de Engate Pneumático

Característica Opções Disponíveis Observação
Materiais de Construção Aço carbono, Aço Inox (AISI 316), Latão Escolha do material conforme ambiente, pressão e frequência de uso
Vedação Nitrílica (NBR), Viton® (FKM) NBR para ar comprimido padrão; FKM para temperaturas elevadas
Conexões BSP, NPT Ampla variedade de bitolas — 1/8" a 1.1/4"
Normas ISO 4414, NBR 12980, normas específicas por série Normas aplicáveis variam conforme a série e a aplicação pneumática
Pressão Máxima Até 10 bar (uso geral) · Até 20 bar (séries industriais) Varia conforme a série e o material de vedação
Temperatura de Operação -54°C a +121°C (NBR padrão); -29°C a +150°C com FKM Depende do material de vedação selecionado
Fluidos Compatíveis Ar comprimido e gases inertes compatíveis com aplicação pneumática Compatibilidade depende do material de vedação selecionado
Guia de Seleção

Qual Série Escolher?

A série errada compromete a segurança e a eficiência do sistema. Use este guia ou consulte nossa equipe técnica.

Uso Geral
Série PCL 14

Ferramentas pneumáticas, linhas de ar comprimido industriais, automação em geral. A escolha padrão para a maioria das aplicações.

Transporte Pesado
Séries PCL 17 · 18 · 21

Circuitos de freio pneumático. Veículos pesados, reboques, trens e aplicações ferroviárias onde o engate de freio é item de segurança.

Alto Fluxo
Série PCL GB

Quando a vazão volumétrica é a variável crítica. Sopradores, jatos industriais, transporte pneumático a granel e secagem.

Documentação Técnica

Catálogo e Downloads

PDF · Engates Pneumáticos
Abrir Catálogo

Precisa de um Engate Pneumático Específico?

Nossa equipe técnica identifica a série exata para a sua aplicação. Consulta de seleção por gás, pressão e conexão sem custo.
