Norma NATO STANAG 3756

PCL DRY® — Conexão a Seco

Sistema de conexão e desconexão a seco para transferência de fluidos sem derramamento. Refinarias, plataformas navais, aeronáutica, petroquímica — onde o vazamento não é uma opção.

Baixar Catálogo PCL DRY
Produto em Destaque

Desconexão Sem Derramamento

Tecnologia de ponta para transferência de fluidos críticos. Ambas as metades — macho e fêmea — possuem válvulas que abrem e fecham automaticamente durante o acoplamento e desacoplamento. Resultado: perda de fluido insignificante.

  • Conexão e desconexão sem derramamento de fluido
  • Válvulas em ambas as metades abrem e fecham automaticamente
  • Manobra de operação ergonômica e segura
  • Excelente vazão — mínima perda de carga
  • Robustez e reduzida manutenção em campo
  • Controle efetivo na emissão de poluentes para a atmosfera
  • Conexão Giratória — livre rotação da mangueira sem torção
  • Norma NATO STANAG 3756 Edição 4 (série DN 70/DN50)

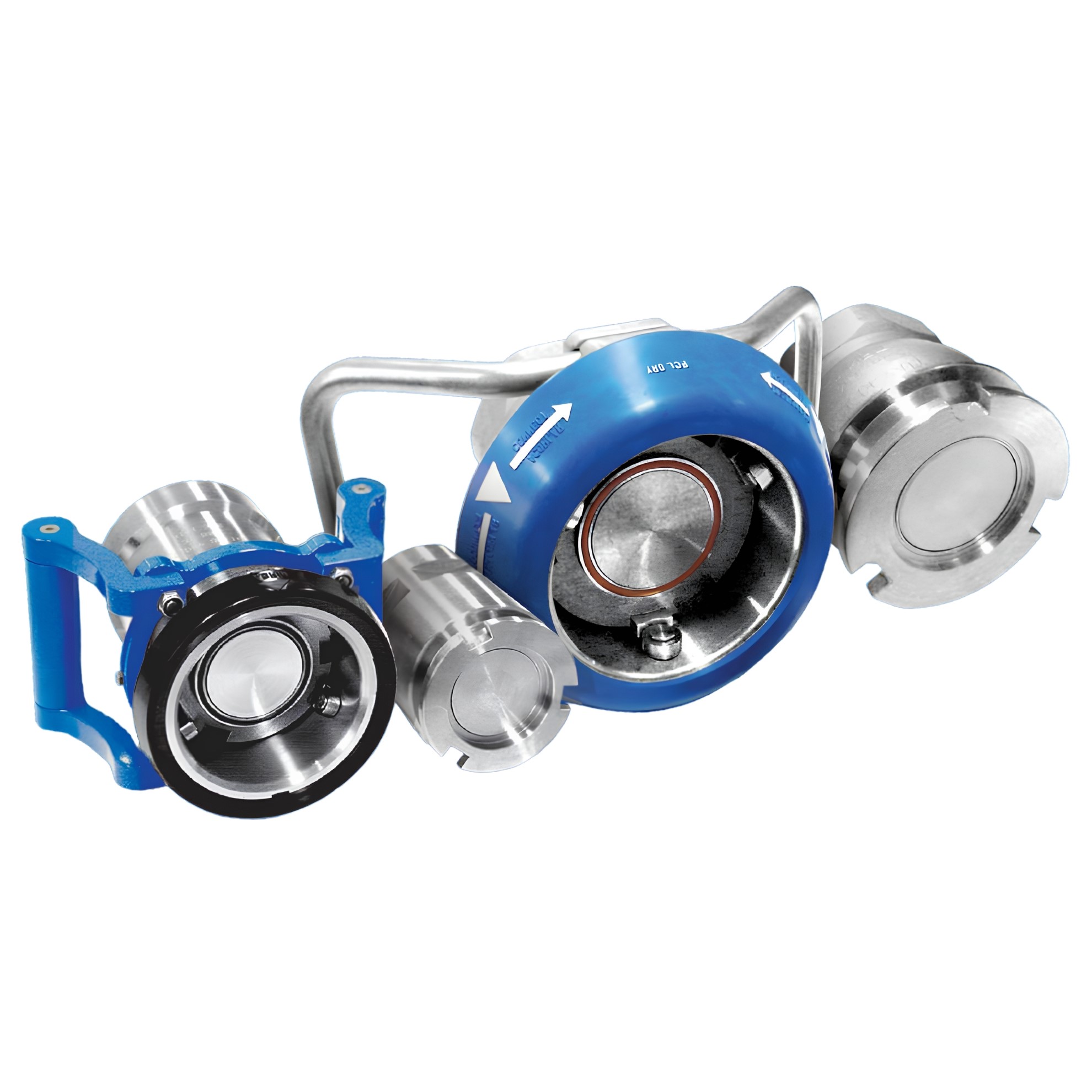

Acoplador PCL DRY para conexão a seco
Campo de Aplicação

Onde o PCL DRY Opera

Transporte de Fluidos

Caminhões-tanque, trens-tanque, navios e plataformas marítimas. Transferência de carregamento e descarregamento com segurança total.

Refinarias e Petroquímica

Petróleo, derivados e produtos químicos. Controle rigoroso de emissões e prevenção de contaminação ambiental.

Aeronáutica

Abastecimento de aeronaves. Compatível com a norma NATO STANAG 3756 para intercambialidade em operações militares e civis.

Indústria Alimentícia e Farmacêutica

Fluidos alimentícios e fármacos em processos que exigem total ausência de contaminação. Construção em AISI 316 para higienização rigorosa.

Fluidos Compatíveis

Combustíveis · Petróleo e derivados · Produtos alimentícios · Fármacos · Produtos químicos · Água e soluções aquosas · Gases liquefeitos

Operação

PCL DRY em 5 Passos

Acoplamento e desacoplamento a seco — sem perda de fluido em nenhuma etapa do processo.

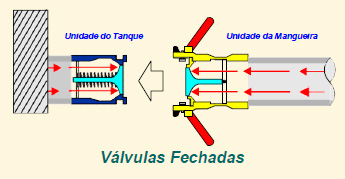

Passo 1
Passo 1
Posição Inicial

Conectores completamente separados. Zero risco de derramamento.

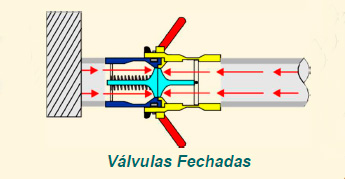

Passo 2
Passo 2
Aproximação

Alinhe a parte fêmea com a parte macho e aproxime.

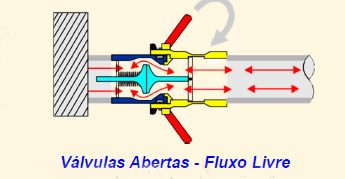

Passo 3
Passo 3
Acoplamento

Empurre e rotacione no sentido horário. Válvulas abrem automaticamente.

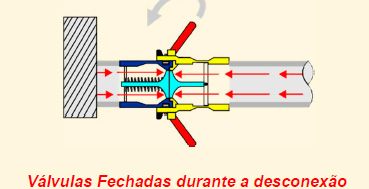

Passo 4
Passo 4
Travamento

Conexão travada com confirmação tátil. Fluxo liberado.

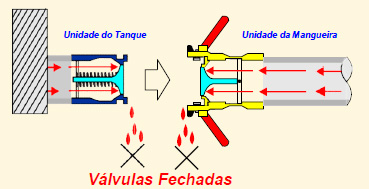

Passo 5
Passo 5
Transferência Segura

Desconexão: rotacione anti-horário e puxe. Também a seco.

Especificações Técnicas

Bitolas/Roscas de Conexão - Fluxo

Tabela Dimensional - PCL DRY
DN Conexões BSP/NPT L2 (mm)
DN 701.1/2" / 2"105
DN 1052.1/2" / 3"134
DN 1193" / 3.1/2"135
DN 1644"158
Pressão e Vazão Máximas
DN Pressão Máx. (Alumínio) Pressão Máx. (AISI 316) Vazão Máxima
DN 7015 bar20 baraté 630 L/min
DN 10515 bar20 baraté 1.500 L/min
DN 11915 bar20 baraté 1.900 L/min
DN 16420 bar25 baraté 3.400 L/min

* Pressão estática (não pulsante). Vazão é função da pressão, viscosidade e temperatura do fluido.

Materiais de Construção

Corpo: AISI 316 (aço inoxidável) ou Alumínio anodizado.    Vedação: FPM/FKM Viton® (padrão) — resistente a combustíveis, hidrocarbonetos e produtos químicos.    Conexão Giratória: Permite livre rotação de 360° da mangueira, evitando torção.

Norma Internacional

Compatibilidade NATO STANAG 3756

A série PCL DRY UM, diâmetro DN 70 (DN 50), atende ao conceito de produto da norma NATO STANAG 3756 Edição 4. Garante compatibilidade e total intercambialidade com produtos de outros fabricantes internacionais.

Compatível com:

Todo
Mann-Tek
Catálogo Técnico PCL DRY

Especificações completas, tabelas dimensionais, configurações de conexão e dados de desempenho. Disponível em PDF para download imediato.

Baixar Catálogo PCL DRY
Demonstração

PCL DRY em Operação

Assista à demonstração do acoplamento e desacoplamento a seco do PCL DRY. Veja na prática como a tecnologia garante zero derramamento de fluido.

Ver no YouTube
Demonstração em vídeo do PCL DRY

A Sua Operação Precisa de Segurança Total na Transferência de Fluidos?

Nossa equipe técnica orienta a especificação exata da série PCL DRY para a sua aplicação. Fale com um especialista para orçamento e seleção técnica.
